はじめに
スピーカーを3.5mmジャックに配線することは、複数のケーブルやコネクタに手間取ることなく、オーディオ体験を向上させるシンプルな作業です。古いスピーカーがある場合や、新しいセットアップをより多機能にしたい場合でも、3.5mmジャックに配線することは、より大きな柔軟性を提供します。この包括的なガイドでは、必要な材料から一般的な問題のトラブルシューティングまで、すべてのステップを順を追って説明します。早速始めましょう。
必要な材料とツール
配線作業に入る前に、必要な材料とツールをすべて準備することが重要です。すべてが手元に揃っていることを確認することで、スムーズで効率的なプロセスが実現します。
材料:
1. 3.5mmステレオジャック（電子機器店やオンラインで購入可）
2. スピーカー用ワイヤー
3. 絶縁用の電気テープまたは熱収縮チューブ
ツール:
1. ワイヤーストリッパー
2. 小型ドライバー
3. はんだごてとはんだ（任意だが確実な接続のため推奨）
4. マルチメーター（任意、接続状況の確認用）
これらの項目を用意することで、途中でツールを取りに行く手間を省け、時間を節約できます。すべての材料とツールが揃ったら、整理された作業スペースを作りましょう。
作業スペースの準備
このプロジェクトのためには、安全かつ整理された作業スペースを作ることが重要です。気を散らすことや危険がなく作業できるスペースを確保することがポイントです。
- 明るい場所を選ぶ: 良い照明は、ワイヤーや3.5mmジャックの細かい部分を見るのに役立ちます。
- 表面を片付ける: 工具や材料を広げるのに十分なスペースを確保するために、散らかりを取り除きます。
- 安全第一: はんだごてを使用する場合は、通気の良い場所で作業し、煙を吸い込まないようにします。やけどや怪我を防ぐための安全ガイドラインに従いましょう。
作業スペースの準備ができたら、次はワイヤーの皮むきと準備に進みます。
ワイヤーの皮むきと準備
スピーカーワイヤーを適切に皮むきし準備することは、良好な接続にとって不可欠です。
- ワイヤーを測定しカットする: 便利さを確保するために、スピーカーワイヤーを希望の長さにカットします。
- 外側の絶縁体を取り除く: ワイヤーストリッパーを使用して、ワイヤーの両端から約1インチの外側の絶縁体を優しく取り除きます。実際のワイヤーを傷つけないように注意します。
- 個々のワイヤーを分離する: 皮むきされた部分には、2本のワイヤー（通常は黒と赤、または白と緑などの色）があります。これらを慎重に分離します。
- 内側の絶縁体を取り除く: 各ワイヤーの端から約半インチの絶縁体を取り除きます。再び、ワイヤー自体を傷つけないように注意します。ワイヤーがほつれないように、端をねじってまとめます。
準備したワイヤーは、3.5mmジャックに確実かつ清潔に取り付けられるようになります。では、ワイヤーの取り付けに進みましょう。
ワイヤーの3.5mmジャックへの取り付け
準備したワイヤーを3.5mmジャックに取り付けるところが本作業の核心です。以下の詳細な説明に従って効率的に進めましょう。
- 3.5mmジャックを開ける: 多くのジャックにはケーシングがあり、これをねじを外して端子を露出させます。
- 端子を識別する: 3.5mmステレオジャックには通常、グランド、左オーディオ、右オーディオの3つの端子があります。グランドは通常、最も長い端子です。
- グランドワイヤーを接続する: まず、グランドワイヤー（黒または銅のワイヤー）をグランド用の端子に接続します。小さなドライバーを使って端子を緩め、ワイヤーを挿入してから再び締めます。
- 左オーディオワイヤーを接続する: 左オーディオワイヤー（一般的にチップ接続）を左端子に取り付けます。同じように端子を緩め、挿入し、締めます。
- 右オーディオワイヤーを接続する: 最後に、右オーディオワイヤー（一般的にリング接続）を右端子に取り付けます。
- オプション – 接続部分をはんだ付けする: はんだごてがある場合は、端子ごとに少量のはんだを適用し、接続の強度と信頼性を高めます。
- 接続部分を絶縁する: 電気テープまたは熱収縮チューブを使用して、各端子接続を慎重に絶縁し、短絡を防ぎます。
接続が完了したら、3.5mmジャックのケーシングを再び組み立てます。これで、新しく配線したセットアップをテストする準備が整いました。

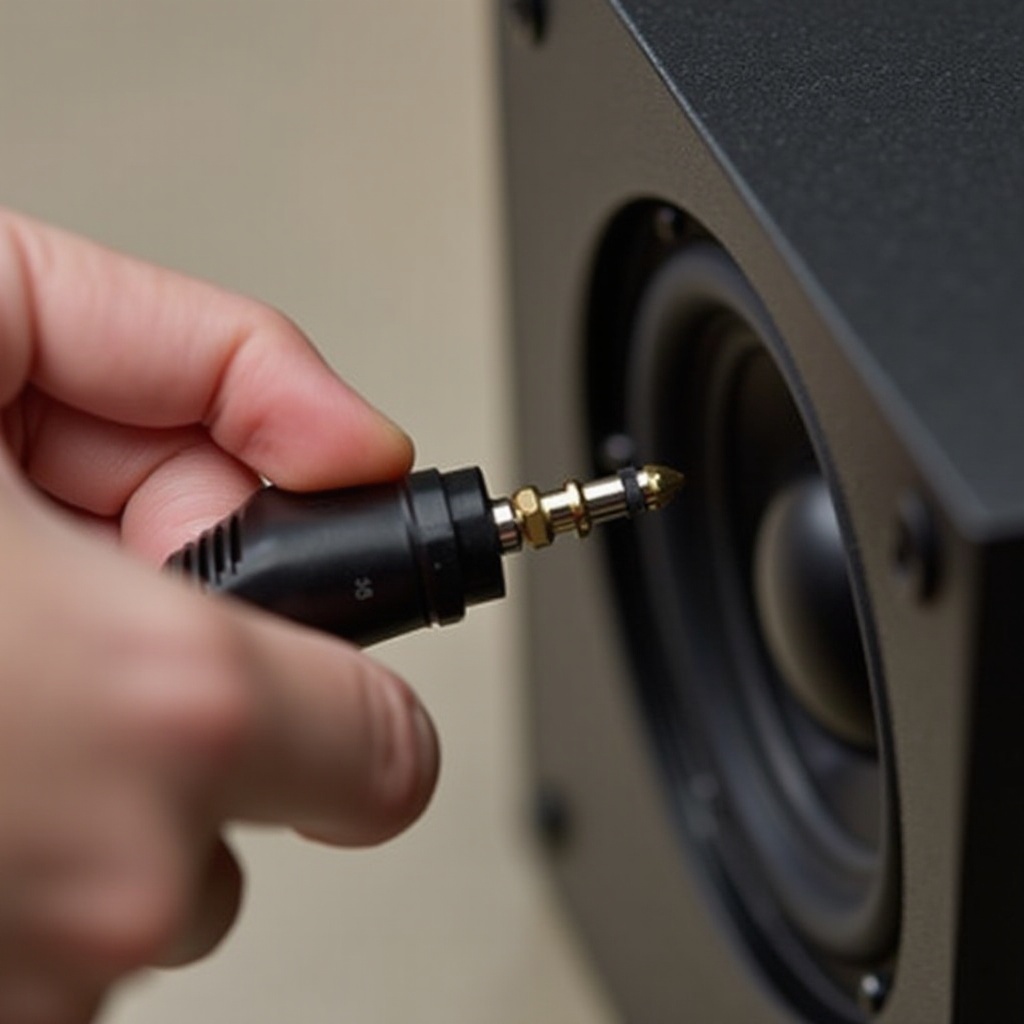

接続のテスト
接続をテストすることで、日常的に使用する前にすべてが正しく機能していることを確認できます。
- ジャックを差し込む: 3.5mmジャックをスマートフォン、コンピューター、オーディオプレーヤーなどの対応するオーディオソースに接続します。
- スピーカーに電源を入れる: スピーカーが電源に接続されているか、電源がオンになっていることを確認します。
- オーディオを再生する: オーディオファイル、曲、またはビデオを選択して再生します。
- 音を確認する: スピーカーからのオーディオ出力を聞きます。音がクリアで、左右両方のチャンネルが正しく機能しているかを確認します。
すべて問題なく音が出ている場合、スピーカーの配線は成功です。しかし、問題がある場合はどうするのでしょうか?
一般的な問題のトラブルシューティング
初回の実行時に何か問題が発生することは珍しくありません。以下では、一般的な問題への対応方法を紹介します。
- スピーカーから音が出ない: すべての接続を再確認します。ワイヤーが正しい端子にしっかりと接続されていることを確認します。
- 音が歪む: これは接続が不十分な場合に発生することがあります。再確認し、必要に応じてワイヤーを再びはんだ付けして、より確実な接続を行います。
- 片方のスピーカーしか動作しない: 左右のオーディオワイヤーがそれぞれの端子に正しく接続されていることを確認します。
これらの問題をトラブルシューティングできれば、音響セットアップはスムーズに作動するはずです。
結論
スピーカーを3.5mmジャックに配線することで、オーディオセットアップの柔軟性と互換性が向上します。この包括的なガイドに従うことで、材料の準備、作業スペースの整備、ワイヤーの皮むきと準備、ジャックへの取り付け、接続のテスト、一般的な問題のトラブルシューティング方法を学びました。
オーディオシステムの向上した柔軟性と機能性をお楽しみください。
よくある質問
スピーカーを3.5 mmジャックに接続した後に音が出ない場合はどうすればよいですか？
すべての接続が正しい端子にしっかりと取り付けられていることを確認してください。マルチメーターでテストすることも、連続性の問題を特定するのに役立ちます。
複数のスピーカーを3.5 mmジャックで接続できますか？
はい、しかしインピーダンスと電力要件を考慮する必要があります。スプリッターやアンプを使用すると、適切にオーディオを分配するのに役立ちます。
3.5 mmジャックにワイヤーを接続するにははんだ付けが必要ですか？
必須ではありませんが、はんだ付けはより安全で信頼性の高い接続を提供し、時間の経過とともに接続障害を防ぐのに役立ちます。
